Y8-39、Y9-38型鍋爐引風機

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

離心通引風機

數量

庫存:



產品描述

參數

　　用途：

　　本機適合于配有省煤器和消煙除塵裝置的0.5～35t/h工業鍋爐選用。凡進氣條件相近，性能又適應者均可選用，但最高近器溫度不得超過250℃

　　在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，不但減少了煙氣對環境的污染，而且降低了煙塵對風機的磨損，有利提高風機的使用壽命。

　　型式：

　　該風機制成單吸入式，機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三種機號。

　　該風機又可制成順時針或逆時針兩種型式，從傳動部正視風機，如葉輪按順時針方向旋轉轉為順旋轉，以“順時針”表示，葉輪按逆時針方向旋轉，為左旋轉，以“逆時針”表示。

　　風機的出口位置以機殼的出風口角度表示，順時針旋轉風機、逆時針旋轉風機均可制成0度、45度、90度、135度、180度、225度共六種角度。

　　結構特點：

　　風機主要由葉輪、機殼、進風口、傳動組及調節門等部分組成。

　　葉輪材料為Q345（16MN）長短相間前向彎曲葉片。葉輪成型后經靜、動平衡校正，因此運行平穩可靠

　　機殼用鋼板焊接成蝸殼形整體。在渦板上還開有清灰門。便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性。

　　進風口：斂散式進風口制成整體結構，用螺栓與前蓋板組固定。

　　傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，采用滾動軸承，軸承箱又整體式和部分式兩種。NO.4～6.3采用整體式軸承箱，NO.7.1～NO.16采用部分式軸承箱。兩種軸承箱上均需通冷卻水。耗水量因工作溫度和環境的不同而異，一般考慮0.5～1m3/h.

　　調節門用來調節風機流量大小裝置。調節門葉片為花瓣形，軸向安裝在進風口前面，由于外部用了傳動結構，轉運靈活。調節范圍由90度（全閉）到0度（全開）。調節門的板把位置從進風口方向看，在右側對右旋風機板把從下往上推是是由全閉到全開方向。對左旋轉風機板把從上往下拉是由全閉到全開方向，為使調節門各部正常，必須很好地滑潤，滑潤脂采用高溫（260℃）膨潤土脂，風機在高溫運轉時仍能保證潤滑作用。

　　性能與選擇：

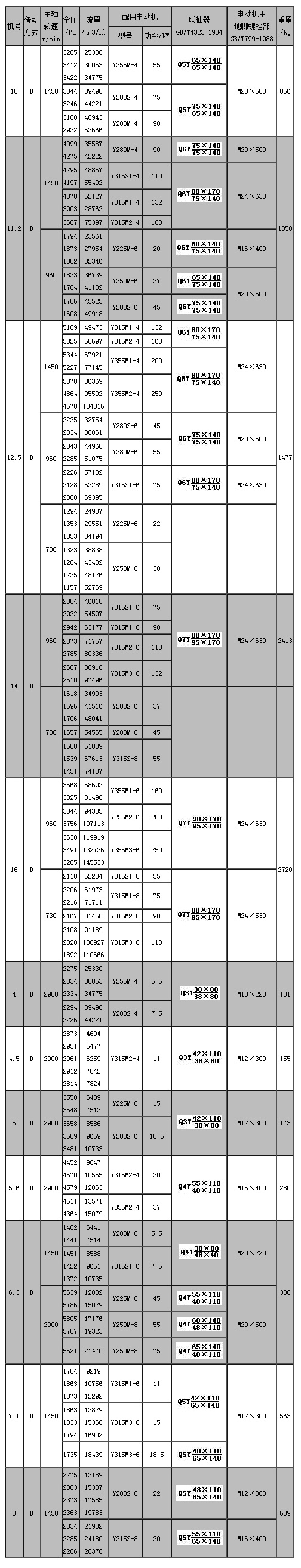

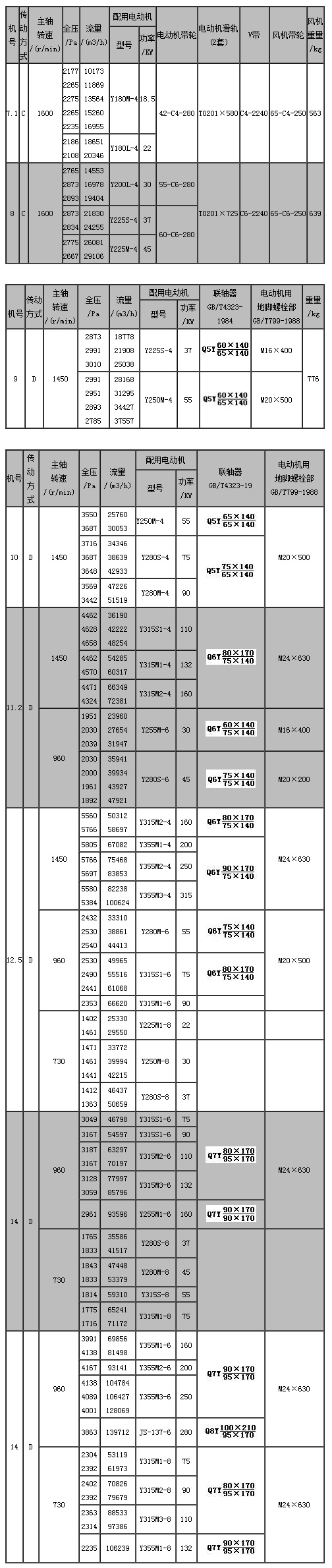

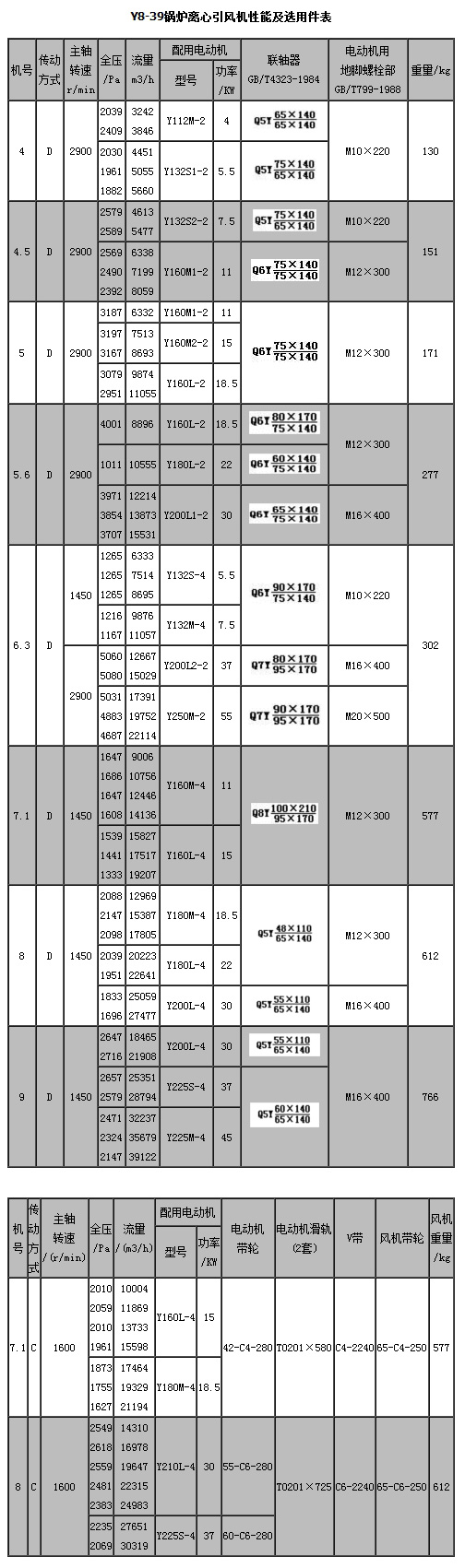

　　性能參數：
