Y5-47Ⅱ型低噪聲鍋爐離心引風機

零售價

1000.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

離心通引風機

數量

庫存:



產品描述

參數

　　用途：

　　Y5-47型鍋爐離心引風機適應燃用各種煤質并配有消煙除塵裝置的0.2～20t/h工業鍋爐,凡進氣條件相當，性能又相適應者均可選用，但最高溫度不得超過250℃。

　　型式：

　　引風機制成單吸入式，機號有№3.15、4、5、6、7、8、9、10、11、12、12.4共十一種。

　　引風機可制成右旋轉或左旋轉兩種型式，從電動機端正視風機，如葉輪按順時針方向旋轉轉為右旋轉，以“右”表示，葉輪按逆時針方向旋轉，為左旋轉，以“左”表示。

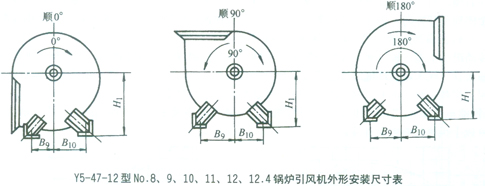

　　風機的出口位置以機殼的出風口角度表示，“順”“逆”風機均可制成0度、90度、180度共三種角度。

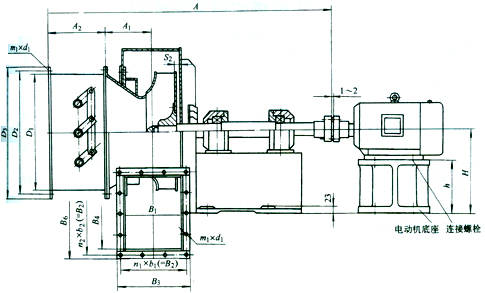

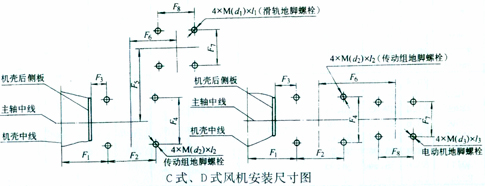

　　風機的轉動方式為C式、D式、電動機和風機聯接分別采用帶輪動和彈性聯軸器直接轉動。

　　結構特點：

　　風機主要由葉輪、機殼、進風口、調節門及傳動組等部分組成。

　　葉輪：由12個片材料為Q345（16Mn）的后傾平板葉片、焊接于弧形前盤與平板形的后盤中間。成形后的葉輪經過靜、動平衡試驗，因此運轉平穩，有較高的強度和耐磨性，使用壽命較長。

　　機殼：用鋼板焊接成蝸殼形整體。№8以上“右”“左”轉通用。

　　進風口：斂散式進風口制成整體結構，用螺栓固定在機殼入口側。

　　傳動組：主軸由優質鋼制成。采用滾珠軸承，二只并列的軸承座，用2號鈣鈉基潤滑脂或二硫化鉬潤滑脂潤滑和風葉自冷，結構簡單。

　　調節門：Y5-47均裝有調節門，用以調節風機的流量、調節門軸向安裝在進風口前面，由于采用了外部傳動的結構、靈活方便。調節范圍由90度（全閉）到0度（全開）。№8以上調節門的板把位置從進風口方向看、在右側。對順旋轉風機板把從下往上推是由全閉到全開方向，對于逆旋轉風機、板把從上往下拉是由全閉到全開方向。

　　為使調節門各部位正常工作，必須很好地潤滑。對引風機，因氣體溫度較高，潤滑脂采用高溫（260℃）潤滑土脂，在高溫運轉時仍能保證潤滑作用。

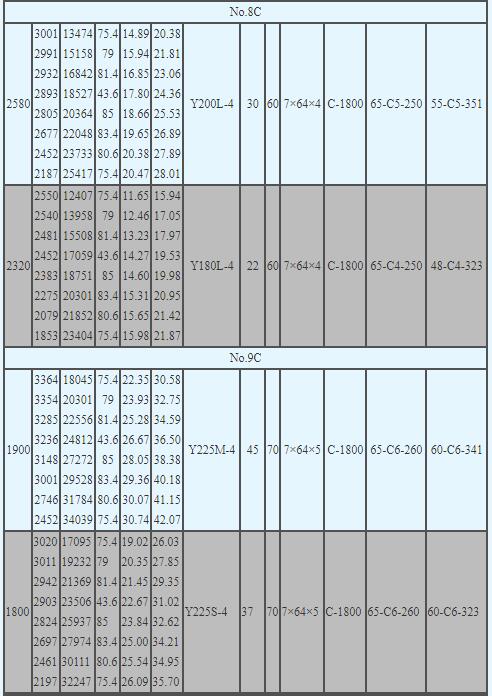

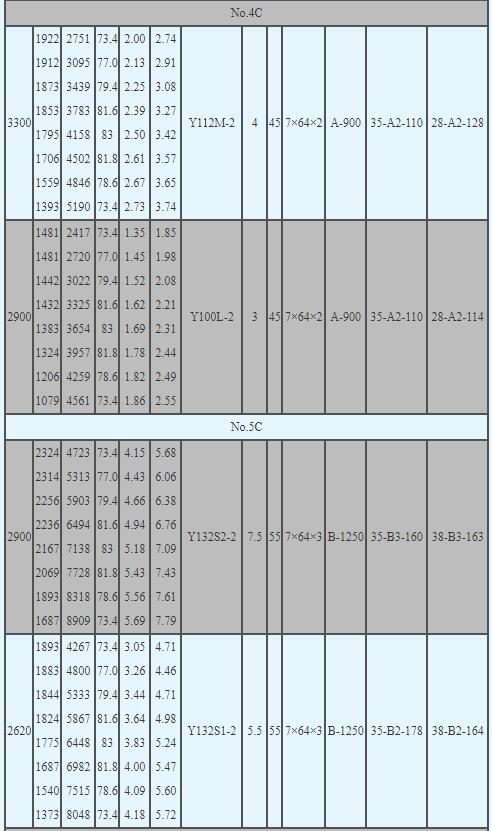

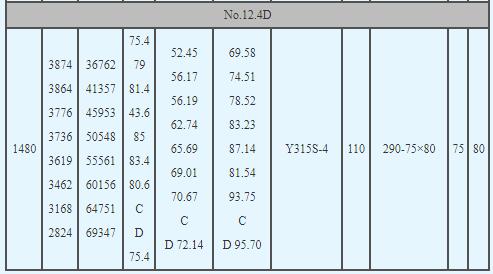

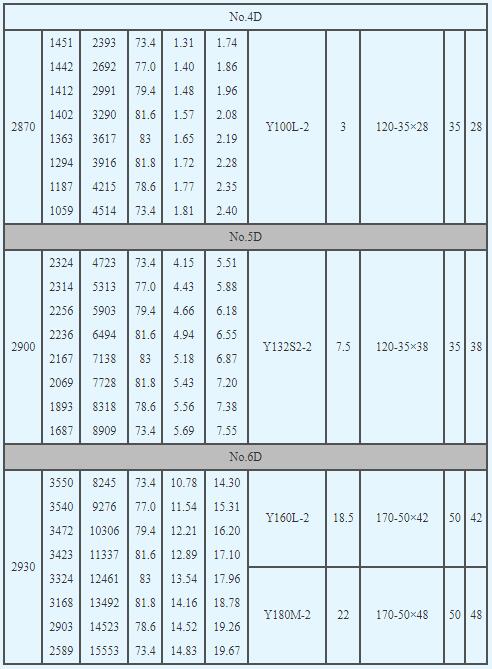

　　性能與選擇：

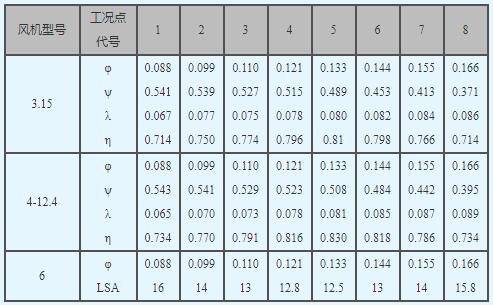

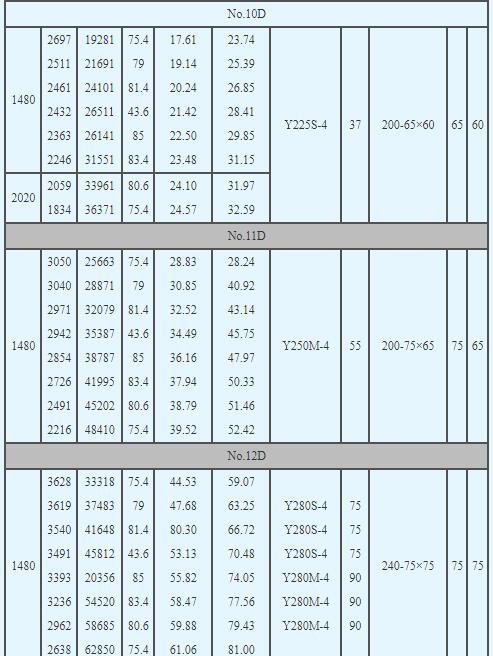

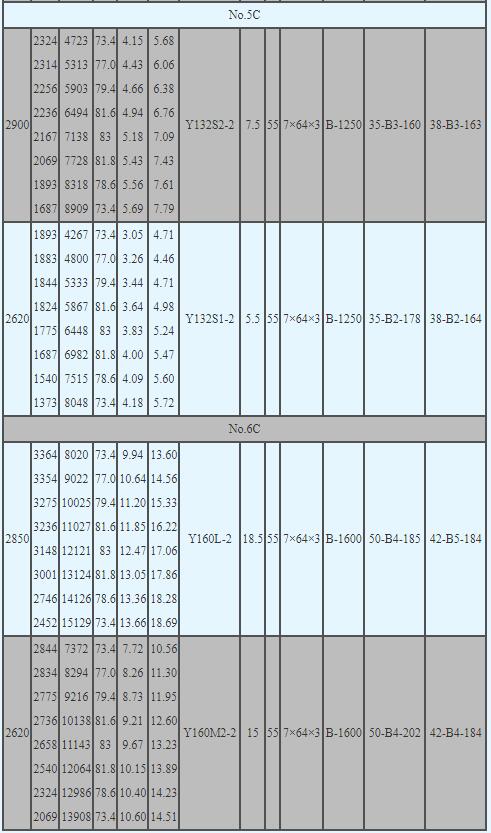

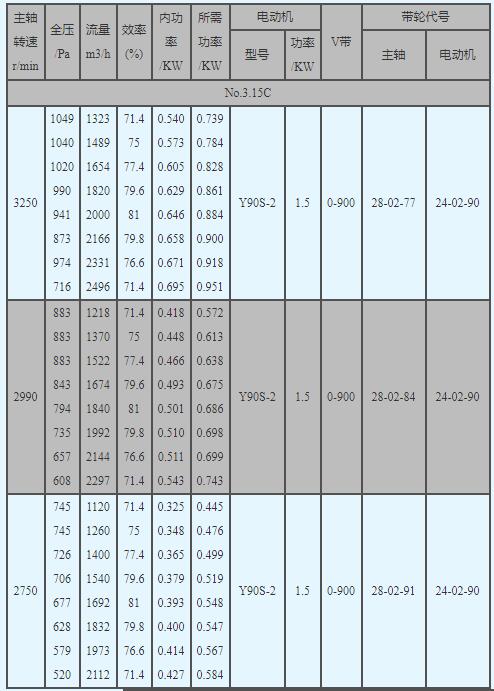

　　5-47型離心引風機無因次性能表
